Γενικές προδιαγραφές ηχοπαγίδων ορθογωνικής διατομής

Οι ηχοπαγίδες χρησιμοποιούνται για την απόσβεση θορύβου σε εγκαταστάσεις μεταφοράς αέρα, ανοίγματα ή ανεμιστήρες και συνήθως έχουν κυλινδρική ή ορθογώνια διατομή. Yπάρχουν και διαφορετικές διατάξεις τύπου ηχοπαγίδας οι οποίες σχεδιάζονται από εξειδικευμένους στον ήχο μηχανικούς.

Για την ορθή επιλογή και αποτελεσματική χρήση μιας ηχοπαγίδας βασικά κριτήρια αποτελούν:

1. Η στάθμη θορύβου ανά περιοχή συχνοτήτων (οκταβική ανάλυση).
2. Η ποσότητα του αέρα που θα διέρχεται από την ηχοπαγίδα.
3. Η διαθέσιμη στατική πίεση του ανεμιστήρα. 4
4. Το είδος του ηχοαπορροφητικού υλικού των πανέλων αυτής.
5. Το διάκενο μεταξύ των πανέλων.
6. Η αναγέννηση θορύβου που δημιουργείται από την διέλευση του αέρα.

ΠΡΟΔΙΑΓΡΑΦΕΣ

1. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ

Οι ηχοπαγίδες αποτελούνται από το βάσικό τμήμα (κέλυφος της ηχοπαγίδας) και από ένα ή περισσότερα ηχοαπορροφητικά διαφράγματα (πανέλα), κατάλληλα διατεταγμένα ώστε να επιτρέπουν τη διέλευση του αέρα κατά μήκος της ηχοπαγίδας.

Για το κέλυφος της ηχοπαγίδας χρησιμοποιούμε διαμορφωμένη γαλβανισμένη λαμαρίνα πάχους από 1,00 mm και μεγαλύτερο, ενώ για την κατασκευή των πανέλων χρησιμοποιούμε γαλβανισμένη λαμαρίνα πάχους από 6/10 mm – 8/10 mm. Σε ειδικές συνθήκες υγρασίας και θερμοκρασίας ενδέχεται να χρησιμοποιηθούν διαφορετικοί τύποι ελασμάτων (ανοξείδωτα κλπ.).

Ορθογωνική ηχοπαγίδα τυπικών διαστάσεων.

Για τα ηχοαπορροφητικά πανέλα χρησιμοποιείται ηχοαπορροφητικό υλικό θερμοσυγκολλητών ινών πολυεστέρα τύπου Aritherm, πάχους 50 mm και βάρους 34 Kgr/m3.

Τα ηχοαπορροφητικά υλικά θερμοσυγκολλητών ινών πολυεστέρα παρουσιάζουν πληθώρα πλεονεκτημάτων έναντι σημαντικών μειονεκτημάτων των κλασσικών ηχοαπορροφητικών υλικών ορυκτοβάμβακα.

Πιο συγκεκριμένα: το ηχοαπορροφητικό υλικό Aritherm, πέραν των υπολοίπων πλεονεκτημάτων του (δεν επηρεάζεται από τις συνθήκες που επικρατούν, όπως υγρασία, καιρικές συνθήκες, χημικά, λάδια, οξέα κ.λ.π., είναι μη καρκινογόνο, δεν έχει απώλεια ινών, είναι ανακυκλώσιμο , δύσφλεκτο με πολύ μεγάλη αντοχή στις υψηλές θερμοκρασίες, δεν παράγει τοξικά αέρια (Class 1) και με πολύ μεγάλη διάρκεια ζωής, 100 χρόνια) είναι μοναδικό στην απορρόφηση χαμηλών συχνοτήτων, οι οποίες συμμετέχουν κατά κύριο λόγο στην ηχορρύπανση που προέρχεται από ηλεκτρομηχανολογικές εγκαταστάσεις.

Σε αντίθεση με: τα ηχοαπορροφητικά υλικά ορυκτοβάμβακα ή υαλοβάμβακα, τα οποία παρουσιάζουν μικρή διάρκεια ζωής λόγω γήρανσης εξαιτίας μεταβολών της υγρασίας και θερμοκρασίας, είναι εξαιρετικά επικίνδυνα για την ανθρώπινη υγεία εξαιτίας της απώλειας των ινών τους, γεγονός που ενισχύεται σημαντικά από την εξαναγκασμένη ροή του αέρα όπως συμβαίνει μέσα στις ηχοπαγίδες .

2. ΣΧΕΔΙΑΣΜΟΣ ΗΧΟΠΑΓΙΔΑΣ ΣΕ ΣΧΕΣΗ ΜΕ ΤΟ ΕΙΔΟΣ ΤΟΥ ΠΑΡΑΓΟΜΕΝΟΥ ΘΟΡΥΒΟΥ

Σημαντικά στοιχεία για τον σχεδιασμό ηχοπαγίδας είναι το είδος του παραγόμενου θορύβου. Το είδος του παραγόμενου θορύβου, όταν η ηχοπαγίδα προορίζεται μόνο για την απόσβεση του θορύβου από ανεμιστήρα, ανήκει συνήθως στο φάσμα των χαμηλών συχνοτήτων και κυρίως γύρω από την περιοχή των 250 Hz τότε εφαρμόζουμε ηχοπαγίδες με πανέλα τύπου ‘Μ’ σε άλλες περιπτώσεις εφαρμόζουμε κλασικά πανέλα ή κυλινδρικές ηχοπαγίδες.

Οι ηχοπαγίδες σειράς “Μ”, περιλαμβάνουν ηχοαπορροφητικά πανέλα στα οποία το ηχοαπορροφητικό υλικό είναι εμφανές μόνο κατά το ήμισυ του μήκους της ηχοπαγίδας εκατέρωθεν του πανέλου. Στο υπόλοιπο μισό του μήκους είναι εμφανής η λαμαρίνα.

Σημαντικό για την ηχομόνωση είναι το πάχος των ηχοαπορροφητικών πανέλων, το διάκενο μεταξά αυτών και το μήκος της ηχοπαγίδας.

Οι διαστάσεις της ηχοπαγίδας και οι διαστάσεις των ηχοαπορροφητικών πανέλων προκύπτουν από:

1. η στάθμη θορύβου ανά συχνότητα (οκταβική ανάλυση),
2. την επιθυμητή ηχομονωτική ικανότητα της εκάστοτε ηχοπαγίδας
3. το επιθυμητό επίπεδο θορύβου αναγέννησης στην απόληξη της ηχοπαγίδας (εξαρτάται από την ταχύτητα διέλευσης του αέρα και το ποσοστό της ελεύθερης επιφάνειας της ηχοπαγίδας).
4. την ποσότητα του αέρα που διέρχεται από την ηχοπαγίδα,
5. τη διαθέσιμη στατική πίεση του ανεμιστήρα

Στις περιπτώσεις που ο θόρυβος δεν προέρχεται μόνο από τον ανεμιστήρα, αλλά και από άλλες ανεπιθύμητες πηγές, τότε επιλέγουμε κλασικού τύπου ηχοπαγίδα, με εμφανές το ηχοαπορροφητικό υλικό καθ’όλο το μήκος των πανέλων της.

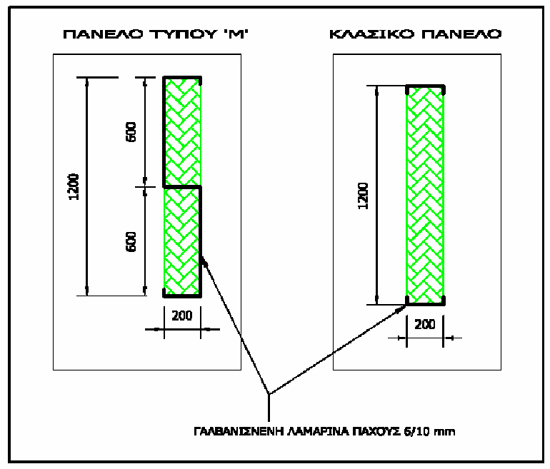

Οριζόντια τομή διαφράγματος ηχοπαγίδας σειράς “M” και κλασσικής.

3. ΔΙΑΔΙΚΑΣΙΑ ΤΟΠΟΘΕΤΗΣΗΣ

Η τοποθέτηση ηχοπαγίδας πρέπει να γίνεται πάντα από εξειδικευμένο συνεργείο τεχνικών και υπό την επίβλεψη ειδικού ακουστικού μηχανικού.

Το συνεργείο και ο επιβλέπων μηχανικός φροντίζουν ώστε να σφραγίζονται όλα τα κενά στις συνδέσεις της ηχοπαγίδας με άλλα τμήματα αεραγωγού και σε πολλές περιπτώσεις η σύνδεση ανεμιστήρα και η ηχοπαγίδας να γίνεται με τρόπο αντιδονητικό, ώστε να αποφεύγεται η μετάδοση δόνησης από τον ανεμιστήρα.

ΣΥΜΠΕΡΑΣΜΑΤΑ

Η προδιαγραφή κατάλληλης ηχοπαγίδας είναι μία διαδικασία που προϋποθέτει την λεπτομερή μελέτη των στοιχείων του θορύβου και του ανεμιστήρα (αν υπάρχει), τη λήψη αναλυτικών στοιχείων για τον παραγόμενο θόρυβο και την προσεκτική τοποθέτηση.

ΑΘΗΝΑ, 02/07/2008
Μετά τιμής
ΒΛΑΣΙΟΣ Ε. ΣΕΡΓΗΣ
Μηχανολόγος & Αεροναυπηγός Μηχανικός
Σύμβουλος Ακουστικής
